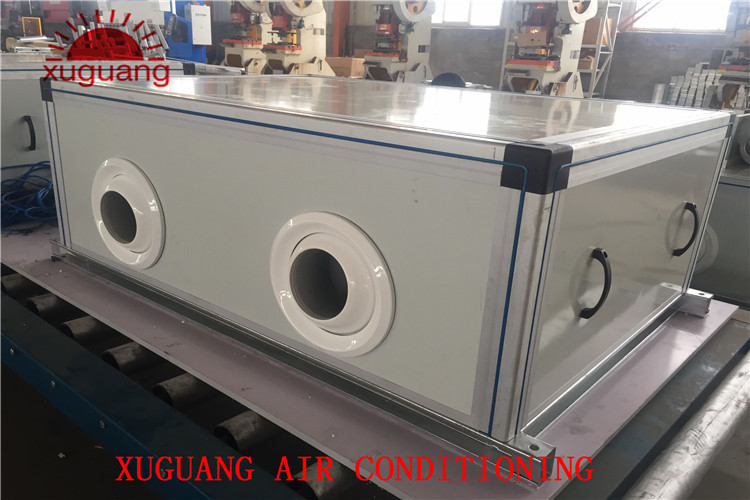

Unidade do tratamento do ar do sistema AHU da ATAC dos alimentadores do ar do OEM

Características do produto

KD (X) a unidade de condicionamento de ar do teto da série é uma unidade de levantamento do tratamento do ar na extremidade da unidade de condicionamento de ar central, que pode filtrar, refrigerar, desidratar, aquecer e introduzir o ar fresco.

É apropriado enviar o ar tratado ao lugar com uma determinada distância através da tubulação de ar. É especialmente apropriado para a engenharia do condicionamento de ar de construções comerciais e industriais pequenas.

A instalação da unidade

O tipo unidade do teto de condicionamento de ar será instalado horizontalmente, e o lado da tubulação de água do condensador será permitido estar no baixo lado por 5%, mas não no lado alto, para assegurar a descarga lisa da água do condensador. O suficiente espaço da instalação e da manutenção será reservado em torno da unidade

A descarga condensada conectada à unidade será fornecida com um selo de água com suficiente altura

A tubulação da conexão da água do refrigerador de superfície é inferior dentro e cobre para fora, e a válvula e o filtro de globo devem ser instalados na entrada da água

A conexão flexível da tubulação de ar com a unidade, a tubulação de água com a unidade deve ser tubulação flexível, a força da torsão não deve ser demasiado grande quando a tubulação é conectada à unidade, de modo a para não danificar o permutador de calor, a tubulação deve ter uma casa separada, o peso não deve ser carregada pela unidade.

A fonte de alimentação da unidade é 380V e 50Hz.Only quando a fonte de alimentação cumpre as exigências pode ele ser conectado ao motor. Após a conexão à fonte de alimentação, verifique se a direção do fã esteja correta. Se a fonte de alimentação é invertida, pare a máquina para mudar a sequência de fase da fonte de alimentação.

O motor de fã será bem fundamentado e será fornecido com os artigos da sobrecarga, do superaquecimento, da falta e outros dispositivos de proteção seguros.

Operação e manutenção da unidade
O meio do líquido refrigerante e de calor da unidade será água amaciada limpa, e sua pressão de trabalho não excederá 1.6mpa.

A tubulação da tomada da unidade é equipada com uma válvula de exaustão, que deva ser aberta antes da primeira operação e da conversão fria e quente para drenar o ar no permutador de calor e no encanamento, de modo a para não afetar o efeito da inversão térmica. A temperatura da água fria fornecida pela unidade não será mais baixa de 5 c no verão e de que da água de aquecimento não serão mais altos de 80 c no inverno.

Ligue o calefator por 5-10 minutos antes de começar o fã impedir que uma grande quantidade de ar frio forme uma raça do gelo no permutador de calor. Feche a válvula de ar fresco primeiramente, então perto o calefator e feche finalmente o ventilador quando a máquina para.

No inverno, quando a unidade não está no uso, a água armazenada na bobina deve ser esvaziada e fundido seca com ar comprimido. Se a unidade temporariamente não está correndo no inverno, a circulação da água quente na tubulação deve ser garantida para impedir a oxidação e o gelo. Exceptue no inverno, quando o permutador de calor é parado em outras estações, ele deve ser enchido com água para reduzir a corrosão.

O filtro deve ser limpado regularmente para assegurar o efeito do uso da unidade. Se o volume de ar é reduzido, está causado geralmente pela acumulação excessiva da poeira do filtro.

Depois que a unidade corre para um mês, verificação se os prendedores de levantamento e os parafusos fortes do fã estão fracos.

Após 2 anos de operação, a unidade deve inteiramente ser mantida para cancelar a escala na tubulação da inversão térmica. Limpe as aletas do permutador de calor com o ar comprimido ou a água. O fã, o motor e outras peças da lubrificação devem regularmente ser enchidos com o óleo de lubrificação.
